Den spektrala koden för renrumsbelysning: Skydd av fotokemiska processer med bärnstensfärgade lysdioder
I mikron- och nano-skalaområdet för halvledartillverkning, bioläkemedel och precisionskemiteknik är strängheten i miljökontroll given. Men en ofta förbisedd men ändå kritisk miljövariabel ärljus. Det ultravioletta och korta-blå ljuset som är inneboende i traditionell vit belysning fungerar som en osynlig "förorening" och processdödare förfotokemiskt känsliga materialsåsom fotoresister, vissa biologiska reagens och ljuskänsliga föreningar. För att motverka detta har moderna-renrum av hög kvalitet antagit en viktig optisk strategi:bärnstensfärgad LED-belysning. Detta är inte för atmosfären utan ett konstruerat skyddssystem baserat på exakt våglängdshantering.
Jämförande analys: Strategier för renrumsbelysningsspektrum
För att tydligt förstå nödvändigheten av bärnstensfärgad LED-belysning, jämför tabellen nedan prestandan för olika belysningslösningar i renrumsmiljöer med ljus-känsliga material.
| Typ av belysning | Typisk spektralprofil | Primär risk för fotokemiskt känsliga material (t.ex. fotoresist) | Inverkan på personalen | Övergripande bedömning och lämpliga tillämpningar |
|---|---|---|---|---|
| Traditionell fluorescerande/metallhalogenid | Brett, kontinuerligt spektrum rikt på ultraviolett (UV) och blått-violett ljus. | Mycket hög risk. UV (<400nm) carries high energy, capable of directly triggering unintended polymerization or decomposition of photoresist. Blue light (400-500nm) may also activate certain photo-initiators, causing material performance drift or failure. | Märkbart flimmer och bländning, bidrar till visuell trötthet under långa arbetspass. | Inte lämpligför fotolitografiområden. UV-läckage och brett spektrum utgör definitiva processrisker. |
| Standard vit LED | Spektrum har en skarp topp i det blå området (~450nm), omvandlat till vitt via fosfor; minimalt UV-utsläpp. | Medel till hög risk. Även om den är praktiskt taget -fri, kan den höga-energiblå toppen fortfarande påverka fotoresister som är känsliga för specifika våglängder, vilket utgör en osäker risk. | Ljuset är koncentrerat; bländskydd beror på armaturens design. Produkter med låg-kvalitet kan ge upphov till farhågor för blåljus. | Lämplig för lätta-okänsliga områden: montering, inspektion, förpackning. Kräver noggrann validering av spektral kompatibilitet innan användning i litografifack. |
| Gul LED (t.ex. 590nm) | Smalt spektrum, topp centrerad i580-600 nmgult-bärnstensfärgat område, som praktiskt taget filtrerar allt ljusunder 500nm(blå, violett, UV). | Mycket låg risk. Dess lägre fotonenergi är otillräcklig för att utlösa fotokemiska reaktioner i de flesta fotoresister och känsliga material, vilket ger ett säkert "optiskt fönster". | Mjukt ljus, minskar avsevärt bländning och exponering för blått ljus i näthinnan, vilket minskar visuell belastning under långa arbetsuppgifter. | Kärnapplikation: Fotolitografifack, fotoresistbeläggning/lagringsområden, biologiska ljuskänsliga laboratorier, zoner för kemisk precisionsyntes. Standardlösningen för att skyddafotokemiskt känsliga material. |
| Tunable Spectrum LED System | Programmerbar växling mellan vitt och gult ljus, eller över ett bredare spektrum. | Kontrollerad risk. Tillåter dynamisk justering per processbehov: hög-CRI vit för visuella uppgifter i icke-känsliga faser; omedelbar byte till säkert gult läge för känsliga operationer. | Maximal flexibilitet, optimerar mänskliga faktorer för olika uppgifter. | Framåtblickande-lösning. Idealisk för FoU-center eller flexibla tillverkningslinjer med flera processflöden som balanserar säkerhet och effektivitet. |
*Obs: Fotoresister har varierande spektrala känslighetskurvor (t.ex. g-linje, i-linje, KrF, ArF som motsvarar olika UV-band) men är universellt känsliga för ljus med kort-våglängd. Toppen på ~590nm för bärnstensfärgade lysdioder är en konstruerad kompromiss tillmaximalt undvikavanliga aktiveringsband samtidigt som det ger tillräcklig visuell belysning.*
Teknisk analys: Hur bärnstensfärgade lysdioder skapar en "optisk barriär"
Våglängdsfiltreringens fysik
Fotokemiska reaktioner initieras av fotonenergi (E=hc/λ). UV och blått ljus har korta våglängder och hög energi, tillräckligt för att bryta eller bilda kemiska bindningar i ljuskänsliga material (t.ex. foto-syrageneratorer i fotoresist). Fotoner som emitteras avbärnstensfärgade lysdiodervid omkring590 nm have energy of about 2.1eV, far below the threshold (typically >3.0eV) som krävs för att aktivera de flesta fotoresister, vilket fysiskt förhindrar oavsiktlig exponering. Detta skapar i huvudsak envåglängds-specifik säkerhetsbarriärförfotokemiskt känsliga materiali renrummet.

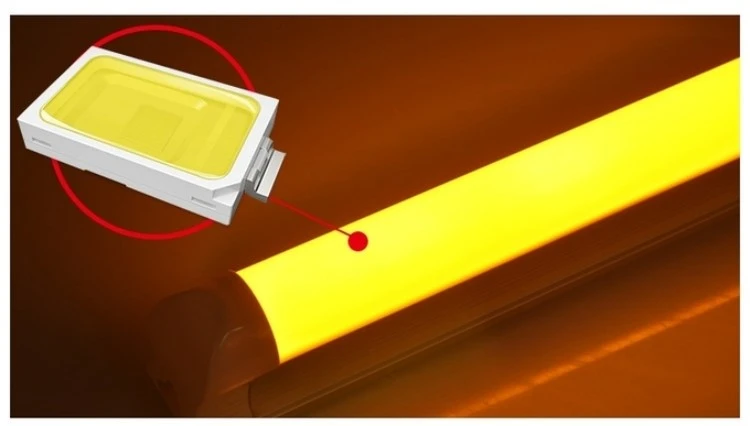

De inneboende fördelarna med LED-teknik
Som enrenrumsbelysningkälla, LED erbjuder medfödda fördelar:
Rent, kontrollerbart spektrum: Exakta halvledarmaterial och fosforteknologi ger ett smalt bärnstensfärgat spektrum medingen UV- eller IR-strålning.
Låg termisk strålning: Hög fotoelektrisk omvandlingseffektivitet innebär mycket mindre strålningsvärme än metallhalogenlampor, vilket minskar risken för fluktuationer i arbetsstyckets temperatur eller termisk nedbrytning av material.
Lång livslängd och stabilitet: Livslängd som överstiger 50 000 timmar minimerar föroreningsriskerna från frekvent byte av armaturer som kan bryta renrummets integritet.
Renrum-Adaptiv design
Hängivenrenrums LED-armaturer(t.ex. infällda troffers, förseglade downlights) är inte bara ljuskällor utan en del av kontamineringskontrollen:
Förseglad konstruktion: Klassad IP65 eller högre, förhindrar partikelutsläpp från interna komponenter och möjliggör noggrann rengöring.
Släta, rengörbara ytor: Ytorna är sömlösa och resistenta mot kemiska desinfektionsmedel.
Infälld montering: Installerad i nivå medT-stångsrastertakför att förhindra dammansamling och luftturbulens.
Implementeringsöverväganden och bästa praxis
När du planerar enbärnstensfärgad LED renrumsbelysningsystem krävs ett helhetsgrepp:
Belysningsstyrka och enhetlighet: Måste följa standarder (t.ex. renrumsdesignkoder), säkerställa tillräcklig och jämn belysningsstyrka (vanligtvis 300-500 lux) på arbetsplan för precisionsuppgifter.
Integration av nödbelysning: Säkerhets-pålagd nödbelysning måste utformas oberoende och även använda icke-störande våglängder.
Dimning och scenkontroll: Inavstämbar spektrum av renrumsbelysningsystem bör åtkomstkontroller förhindra obehörig övergång till osäkra spektrallägen i känsliga områden.
FAQ
F1: Är alla fotoresister bara känsliga för UV-ljus? Är 590nm gult ljus absolut säkert?
A1: Nej. De flesta fotoresister är designade för specifika UV-band (t.ex. 365nm i-linje, 248nm KrF). Vissa avancerade material eller specialkemikalier kan dock ha en känslighet som sträcker sig in i det synliga blå-gröna området. Därför,590nm LEDär en universell strategi föravsevärt minska risken. För specifika processer, rådfråga materialleverantören och uppträdaspektral kompatibilitetstestning.
F2: Påverkar långtidsarbete-under gult ljus en operatörs färgbedömning?
A2: Ja. Noggrann färgskillnad är omöjlig under monokromatiskt bärnstensfärgat ljus. Lösningar innefattar vanligtvis:
Zonindelning: Begränsa rent bärnstensfärgat ljus till att endast-hantera kritiska material.
Lokaliserat vitt ljus: Användinställbara LED-armaturereller dedikerad hög-CRI vit arbetsbelysning vid inspektionsstationer, vilket säkerställer att känsliga material är avskärmade under användning.
Avstämbara system: Använd ett primärt bärnstensfärgat omgivningssystem med aktiverbarhöga-CRI vita LED-arbetslampor.
F3: Vad är skillnaden mellan bärnstensfärgad LED-belysning och "gula lampor"?
A3: Traditionella "gula lampor" (t.ex. natriumånga eller lampor med gula filter) kan ha orena spektra med kvarvarande skadlig emission av korta-våglängder, lägre effektivitet och dålig färgåtergivning. Modernbärnstensfärgade lysdioderär fast-tillstånd med exakt konstruerade spektra, vilket säkerställer inget energiläckage utanför målvåglängden (t.ex. 590nm). De erbjuder högre effektivitet, tillförlitlighet och är konstruerade produkter för hög-standardmiljöer somhalvledartillverkningsanläggningar.
F4: Hur verifierar vi att ett renrumsbelysningssystem uppfyller fotokemiska säkerhetskrav?
A4: Två nyckelmått är viktiga:
Spektral strålningsmätning: Använd en spektrometer för att mäta den spektrala kraftfördelningen på arbetsplanet, bekräfta irradiansen i materialets känsliga band (t.ex.<500nm) is below its safety threshold.
Läckagekontroll av omgivande ljus: Se till att inget externt ljus med olika spektra (t.ex. dagsljus från fönster, vitt ljus från angränsande områden) läcker in i den känsliga zonen, vanligtvis hanterad genom lämpliga höljen och luftslussar.
F5: Finns det kompromisslösningar för att eftermontera befintliga renrum med vit LED-belysning?
S5: Om fullständigt byte av armaturen inte är möjligt, överväg dessa riskreducerande steg:-
Lägg till optiska filter: Installera långa-passfilter (t.ex. 500nm cut-på) över befintliga fixturer, även om detta minskar effektiviteten och kan påverka värmehanteringen.
Processavskärmning: Implementera strikt ljus-tät avskärmning för alla behållare för känsligt material och exponerade processsteg.
Zonindelning och schemaläggning: Koncentrera ljus-känsliga operationer i specifika områden/tider, med bärbar bärnstensfärgad belysningsutrustning.
Men för långsiktig-processtabilitet och efterlevnad,installation av ett dedikerat bärnstensfärgat LED-renrumsbelysningssystemförblir den mest pålitliga och grundläggande lösningen.
Anteckningar och källor
Fotoresist spektral känslighetsdata refererar till tekniska datablad från större leverantörer (t.ex. JSR, TOK, Shin-Etsu).
Renrumsljusdesignstandarder refererar krav i koder som t.exRenrumsdesignstandarderoch relevanta SEMI-standarder (Semiconductor Equipment and Materials International).
LED-spektrala egenskaper och fotobiologiska säkerhetsdata refererar till IEC 62471 och relevanta tekniska dokument från IESNA.
Principen med kort-ljus som påverkar fotokemiska material är baserad på grundläggande fotokemilagar (t.ex. Stark-Einsteins lag) och forskning om foto-inducerade polymerisationsmekanismer.
Strukturella krav för renrumsarmatur baseras på en granskning av designspecifikationer från specialiserade renrumsbelysningstillverkare (t.ex. Luft, Terra Universal).
