Spektroskopisk korrelationsanalys av M/P-förhållande och högt färgåtergivningsindex LED-armaturer

Spektroskopisk korrelationsanalys av M/P-förhållande och LED-armaturer med högt färgåtergivningsindex

Av Kevin Rao 1 december 2025

Utvärderingen av spektral distribution i belysningsprodukter kräver inkludering av biologiska effektparametrar. M/P-förhållandet fungerar som en indikator för att mäta de icke-visuella biologiska effekterna av ljuskällor, och dess korrelation med Color Rendering Index (CRI) har blivit en fokuspunkt i tekniska bedömningar.

Beräkningsprincip för M/P-förhållande

M/P-förhållandet definieras som kvoten för melanopisk lux dividerat med fotopisk lux. Beräkningen baseras på den melanopiska verkansfunktionen mel(λ) och den fotopiska funktionen V(λ) definierade i CIE S 026/E:2018-standarden. Mätinstrument måste uppfylla ISO/CIE 19476:2014-standarden, vilket kräver ett spektralt våglängdsintervall på 1 nm.

M/P-förhållandet kvantifierar den potentiella påverkan av en ljuskälla på melatoninundertryckning. Industriell belysningsstandard ANSI/IES TM-18-20 föreskriver att M/P-förhållandet för nattarbetsmiljöbelysning ska vara under 0,6.

Tillhandahålls av Excel-verktyg från WELL Building Institute.

Spektrala egenskaper hos hög-CRI-lysdioder

Lysdioder med högt färgåtergivningsindex uppnår sin prestanda genom spektralförbättring med flera-band. En typisk CRI 97 LED bildar tre strålningstoppar vid ungefär 450 nm, 540 nm och 610 nm. Denna spektrala struktur ökar andelen strålningsenergi i 450-480 nm-bandet samtidigt som R9-värdet förbättras.

Testdata visar att vid en korrelerad färgtemperatur (CCT) på 3000K, när CRI ökar från 80 till 95, ökar andelen strålningsflöde i 450-480 nm-bandet från 12 % till 18 %. Detta band motsvarar det känsliga området av den melanopiska verkansfunktionen.

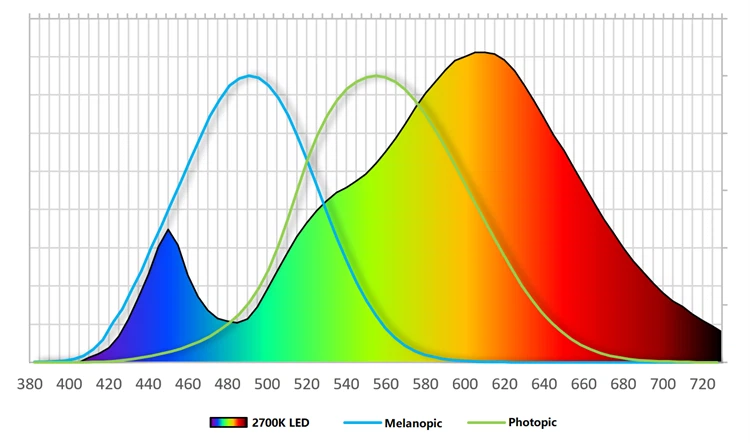

Skärmdump från WELL Building Institutes Excel-verktyg

Jämförande spektralparameterdata

*Datakälla: IES TM-30-20 teststandard, mätförhållanden 25 grader ±1 grad *

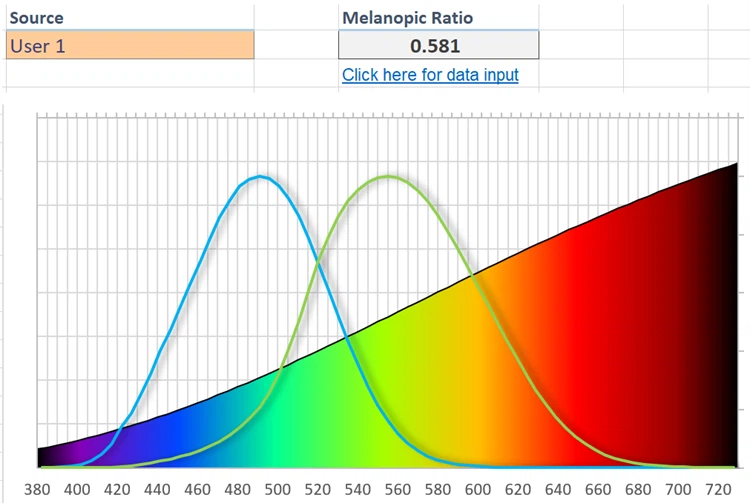

                                                    Skärmdump från WELL Building Institutes Excel-verktyg

Analys av Engineering Technology Impact

Spectral Design Contradiction
För att uppnå en hög CRI krävs en kontinuerlig spektralfördelning i 600-700 nm-bandet. Nuvarande teknik ökar intensiteten på450 nm blue chipför att excitera röda fosforer, vilket leder till ökad-blå strålning med kort våglängd. Tester indikerar att för varje 10-punkts ökning av R9-värdet ökar strålningsflödet vid 450 nm med cirka 3,2 %.

Biologisk effektoptimeringsschema
Användning av violett chip-exciteringsteknik kan minska M/P-förhållandet. Att använda ett 405 nm violett chip med tri-fosforer kan bibehålla en CRI över 95 samtidigt som M/P-förhållandet sänks till 0,48. Denna teknik används redan i medicinska ljusscenarier.

Ljusstyrningsstrategi
Intelligenta belysningssystem justerar dynamiskt spektrumet baserat på dygnsrytmer. Nattläge begränsar andelen 450 nm strålning till under 12 %, samtidigt som belysningsstyrkan kompletteras med590 nm bärnstensfärgade lysdioder. Detta system uppfyller kraven i WELL Building Standard L03.

Riktlinjer för tillämpningsscenario

Konfiguration av kontorsbelysning
Dagarbetsområden använder ljuskällor medCRI över 90med M/P-förhållanden kontrollerade inom intervallet 0,55-0,65. Konferensrumsbelysning har justerbara spektrumlägen: presentationsläge förbättrar färgåtergivningsprestanda, medan mötesläge nattetid sänker M/P-förhållandet.

Medicinska belysningslösningar
Nattbelysning för patientrum använder speciella ljuskällor med CRI 80 och M/P-förhållanden under 0,4. Kirurgisk belysning skiljer mellan allmän omgivningsbelysning och kirurgisk fältbelysning, den senare bibehåller höga färgåtergivningsegenskaper medan omgivande belysning använder källor med lågt M/P-förhållande.

Industriell belysningsstandard
Webbplatser med kontinuerlig drift implementerar tids-baserade belysningsstrategier. Den första halvan av natten använder hög-CRI-belysning och växlar till läge med lågt M/P-förhållande efter midnatt. Belysningsstyrkans underhållsfaktor förblir oförändrad, medan den spektrala effektfördelningen justeras enligt ett inställt program.

FAQ

M/P Ratio Mätmetod
Använd en spektroradiometer för att mäta den spektrala effektfördelningen, beräknad enligt CIE 218-2016-standarden. För snabb bedömning på plats kan kalibrerade blåljusrisktestare användas, med resultat multiplicerat med en omvandlingsfaktor på 0,82.

Produktspecifikation Märkningskrav
Teknisk dokumentation för belysningsprodukter bör innehålla M/P-förhållandevärden för tre CCT-punkter: 3000K, 4000K och 5000K. Testrapporter måste ange vilken standard som används och mätosäkerhet, som bör vara mindre än 8 %.

Befintliga systemrenoveringslösningar
Utan att byta armaturer kan installation av 475 nm cut-optiska filter minska M/P-förhållandet med 35 %-40 %. Filterljusförlusten är cirka 12 %, vilket kräver en motsvarande ökning av designvärdet för basbelysningsstyrkan.

Standardöverensstämmelseverifiering
Medicinsk byggnadsbelysning kräver en 24-timmarsrapport om konsekvensbedömning av melatoninrytmen. Rapporten bör innehålla MLT-areavärdesberäkningar och spektral tidsserieanalys, i enlighet med bilaga H till GB 50034-2021.

Beslutsgrund för produktval
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 och nattläge M/P<0.45.

Referensstandarder och litteratur

CIE S 026/E:2018Mätsystem för optisk strålning på ipRGC-påverkade svar

ANSI/IES TM-18-20Designriktlinjer för dygnsbelysning

WELL Byggstandard v2 L03 Klausul

GB 50034-2021Standard för ljusdesign av byggnader
