DALI Lighting Control: Den kompletta guiden
DALI (Digital Addressable Lighting Interface) representerar ett betydande framsteg inom ljusstyrningsteknik. Som en öppen, tillverkaroberoende-standard ger den sofistikerad digital kontroll samtidigt som den bibehåller enkel installation och konfiguration. Detta protokoll har blivit det föredragna valet för kommersiella utrymmen, gästfrihetslokaler och stora bostadsprojekt som söker intelligenta belysningslösningar.
Förstå DALI-teknik
DALI är ett tvåvägs digitalt kommunikationsprotokoll speciellt designat för ljusstyrningssystem inom fastighetsautomation. Till skillnad från traditionella envägsstyrningsmetoder möjliggör DALI dubbelriktad kommunikation mellan styrenheter och individuella belysningsenheter. Detta gör det möjligt att inte bara skicka kommandon utan även ta emot statusuppdateringar och diagnostisk information från varje ansluten fixtur.
Protokollet har sitt ursprung som en förbättring av Tridonics digitala seriella gränssnitt och har utvecklats till en internationell standard (IEC 62386), som säkerställer kompatibilitet mellan tillverkare och framtida-korrekturinstallationer.
Viktiga fördelar med DALI-system
Oöverträffad flexibilitet
DALI:s adresserbara arkitektur tillåter individuell kontroll av upp till 64 enheter på en enda buss. Ljusgrupper och scener kan konfigureras om genom programvara utan fysisk omkoppling, vilket gör den idealisk för utrymmen med förändrade krav.
Förenklad installation
Det standardiserade busssystemet med två-trådar eliminerar komplexa kabelkonfigurationer. Installatörer behöver inte veta det slutliga belysningsarrangemanget under installationen, eftersom adressering och gruppering hanteras digitalt efter fysisk installation.
Öppna standardkompatibilitet
Som ett -leverantörsneutralt protokoll säkerställer DALI interoperabilitet mellan komponenter från olika tillverkare. Detta förhindrar leverantörslåsning-och ger tillgång till konkurrenskraftiga priser samtidigt som systemets integritet bibehålls.
Omfattande övervakning och kontroll
Facility managers drar nytta av-realtidsstatusövervakning av individuella fixturer, vilket möjliggör förutsägande underhåll och snabb felidentifiering. Spårning av energiförbrukning och automatiserade belysningsscheman förbättrar ytterligare effektiviteten.
Skalbar arkitektur
Från enkel-rumsinstallationer till fler-byggnadskomplex, DALI skalas enkelt. Flera DALI-bussar kan kopplas samman för att skapa omfattande ljusstyrningssystem för alla projektskalor.
Systemkomponenter och arkitektur
DALI bussstruktur
Stommen i alla DALI-installationer är dess två-trådsbuss, som bär både ström och digital kommunikation. Denna lågspänningsbussen ansluter alla systemkomponenter:
Kontrollutrustning (LED-drivdon, förkopplingsdon)
Ingångsenheter (sensorer, omkopplare)
Applikationskontroller
Adresseringsschema
Varje enhet på DALI-bussen får en unik adress (1-64), medan grupper kan definieras för att styra flera enheter samtidigt. Broadcast-kommandon kan även adressera alla enheter på bussen vid behov.
Kontrollalternativ
DALI stöder olika kontrollgränssnitt:
Väggmonterade-dimmers och strömbrytare
Närvaro- och dagsljussensorer
Centraliserad hanteringsprogramvara
Integration med fastighetsautomationssystem
Mobil- och webbaserade-gränssnitt
Installation och konfiguration
Kabeldragning enkelhet
Två-trådsbusstopologin minskar installationens komplexitet avsevärt jämfört med konventionella ljusstyrningssystem. Standardlåg-kabel går mellan enheter i en serie-kedja, utan några speciella skärmningskrav.
Driftsättningsprocess
Efter fysisk installation sker systemkonfigurationen via programvaran:
Enhetsadressering och identifiering
Gruppuppgift
Scenprogrammering
Styr enhetskartläggning
Systemverifiering och testning
Denna digitala driftsättning möjliggör enkel omkonfigurering när utrymmeskraven utvecklas, utan att det krävs fysiska ändringar av installationen.
Integrationsförmåga
Byggnadsautomationssystem
DALI integreras sömlöst med stora byggnadshanteringsplattformar inklusive Lutron, KNX och BACnet. Detta möjliggör enhetlig kontroll av belysning tillsammans med VVS, säkerhet och andra byggnadssystem.
Hybridkonfigurationer
Att kombinera DALI med andra styrprotokoll kan optimera både funktionalitet och kostnad. Vanliga integrationsscenarier inkluderar:
DALI för ljusstyrning med KNX för övergripande byggnadsförvaltning
RF trådlösa förlängningar för eftermontering
IoT-plattformsanslutning för-molnbaserad hantering
Applikationsscenarier

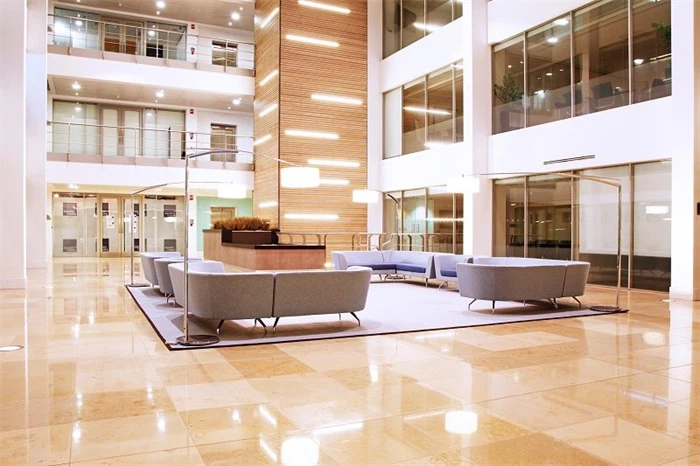

Kommersiella kontor
Individuell styrning av arbetsplatsbelysning
Förinställningar för mötesrumsscen
Korridor- och gemensamhetsautomation
Energihushållning genom beläggning och dagsljusskörd
Detaljhandelsmiljöer
Flexibel varumarkering
Säsongsbelysningsjusteringar
Drifttimmeautomation
Energianvändningsoptimering
Gästfrihetslokaler
Gästrums ljusscener
Stämningsbelysning för offentliga utrymmen
Restaurang och bar atmosfär kontroll
Belysningsscheman för anläggningar-omfattande
Industrianläggningar
Hög-belysningszonkontroll
Underhållsschemaläggning genom användningsövervakning
Integrering av säkerhet och nödbelysning
Spårning av energiförbrukning
Tekniska specifikationer
Bussspänning:16V DC (nominell)
Maximalt antal enheter per buss:64 kontrollenheter + 64 kontrollenheter
Kabeldragning:Standard två-trådsbuss, polaritets-okänslig
Datahastighet:1200 baud
Kabellängd:Max 300 meter per buss
Produktimplementering
InStyle LED erbjuder omfattande DALI-lösningar inklusive:
Enkel-kanals DALI-mottagare (8A kapacitet)

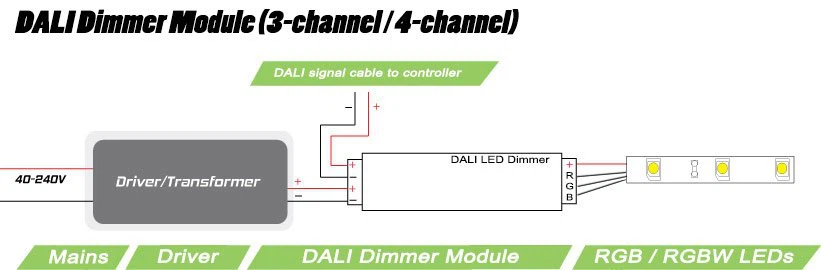

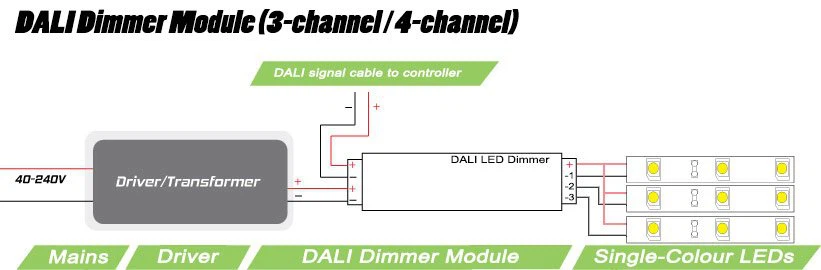

Fler-kanals DALI-kontroller (4×5A-konfiguration)
Väggmonterade-dimmer och gränssnittspaneler
Systemintegrationskomponenter
Framtida-säker design
DALI:s pågående utveckling säkerställer fortsatt relevans:
DALI-2 förbättrar interoperabiliteten och lägger till nya enhetstyper
Trådlösa DALI-alternativ utökar flexibiliteten för eftermonteringsprojekt
IoT-integrationsmöjligheterna fortsätter att expandera
En växande tillverkares adoption stärker ekosystemet
Slutsats
DALI representerar den optimala balansen mellan sofistikerad ljusstyrning och praktisk implementering. Dess öppna standardmetod, i kombination med robusta digitala funktioner och enkla installationer, gör den till det logiska valet för projekt som kräver pålitlig, skalbar och framtidssäker ljushantering.
Oavsett om du implementerar grundläggande ljusstyrning på ett litet kontor eller designar en heltäckande strategi för fastighetsautomation, tillhandahåller DALI den tekniska grunden och flexibiliteten för att möta både nuvarande behov och framtida utmaningar inom intelligent ljusdesign.
