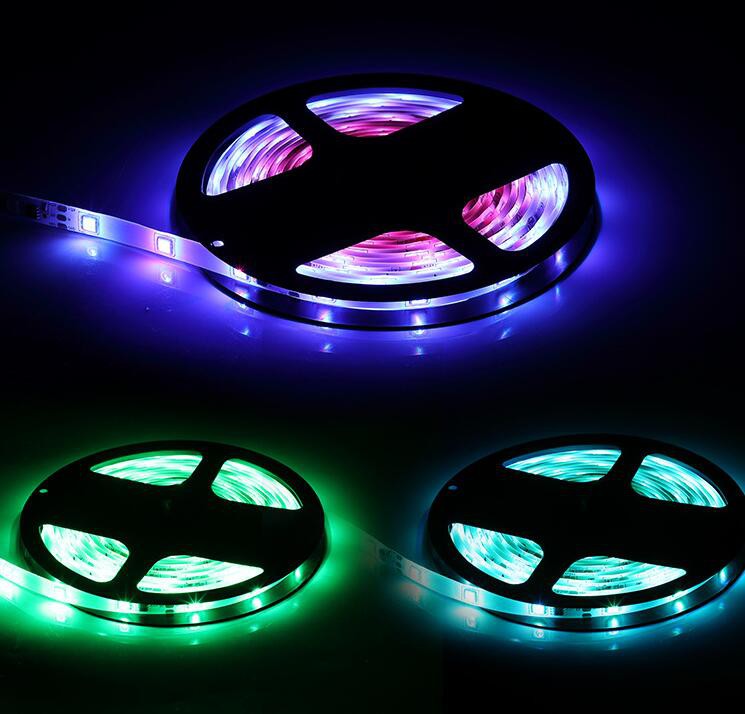

Beskriv kortfattat hur man löser uppvärmningsproblemet med LED-ljusremsor
1. Problem med kretsdesign:
För närvarande är de vanliga specifikationerna för led-projektljusremsor 12V och 24V. 12V är en 3-serie flerkanals parallell struktur och 24V är en 6-strängad flerkanalig parallell struktur. Eftersom LED-ljusremsorna ska anslutas och användas är varje ljusremsa specifik. Hur länge den kan anslutas har mycket att göra med linjens bredd och tjockleken på kopparfolien vid utformningen. Eftersom strömintensiteten som enhetens yta tål är relaterad till linjens tvärsnittsarea, om detta inte beaktas vid ledningar, då när anslutningslängden överstiger den ström som linjen tål, kommer ljusremsan att skadas på grund av överström. Uppvärmning, samtidigt som kretskortet skadas, minskar också lysdiodens livslängd.
2. Problem med produktionsprocessen:
Eftersom LED-teknikljusremsan är en serieparallell struktur, när en kortslutning inträffar i en viss grupp kretsar, kommer spänningen hos andra lysdioder i samma grupp att öka, lysdiodernas ljusstyrka kommer att öka och motsvarande värme kommer också att öka med stigningen. Det är uppenbart att i 5050-ljusremsan, när någon chipkrets på 5050-ljusremsan kortsluts, kommer strömmen för den kortslutna ljuskländen att fördubblas, det vill säga 20mA blir 40mA, och ljuskländelampans ljusstyrka kommer att öka. Det blir väldigt ljust, men samtidigt kommer värmeproduktionen att öka kraftigt och det kommer att bränna kretskortet på några minuter. Men eftersom detta problem är relativt dunkelt uppmärksammas det i allmänhet inte, eftersom kortslutningen inte påverkar den normala belysningen av ljusremsan. Om personalen som ansvarar för testet bara uppmärksammar om lysdioden avger ljus, men inte kontrollerar den onormala ljusstyrkan, eller inte gör visuell inspektion, om endast elektriskt test görs, ignoreras detta problem ofta, varför många tillverkare av LED-ljusremsor alltid stöter på kundklagomål om att produkten är varm men inte kan hitta orsaken.
Lösning:
1. Kretsdesign: Kretsen ska vara så bred som möjligt, avståndet mellan kretsarna ska vara 0,5 mm och resten av utrymmet ska vara helt fyllt. Kopparfoliens tjocklek bör förtjockas så mycket som möjligt utan att bryta mot kundens krav på kretskortets totala tjocklek, och den allmänna tjockleken är 1 ~ 1,5 OZ.
2. Produktionsprocess:
A. När du skriver ut lödpasta, försök att inte tillåta tennanslutning mellan dynorna för att undvika lödningskortslutningar orsakade av dålig utskrift.
B. Undvik kortslutning vid korrigering.
C. Kontrollera patchpositionen före återflöde.
D. Efter återflödet, gör en visuell inspektion för att säkerställa att ljusremsan inte är kortsluten och gör sedan en elektrisk testgranskning. Under granskningen, var uppmärksam på om lysdioden är onormalt ljus eller onormalt mörk efter belysning.
