En praktisk guide till LED Strip-ledningar och strömförsörjning
Även om kablar och strömförsörjning kanske inte är de mest glamorösa aspekterna av LED-belysning, utgör de den kritiska grunden för en framgångsrik installation. Korrekt elektrisk installation säkerställer inte bara optimal prestanda utan även långsiktig-tillförlitlighet och säkerhet.
Den här guiden bryter ner det väsentliga i LED-remsans ström och ledningar i tydliga, praktiska termer.
Förstå LED-strömförsörjning
Strömförsörjningens roll
LED-remsor fungerar på låg-likström (DC) - vanligtvis 12V eller 24V - medan hushållsuttag levererar hög-växelström (AC). Strömförsörjningen (även kallad en LED-drivrutin eller transformator) överbryggar detta gap genom att omvandla 230V AC till en stabil DC-spänning som dina lysdioder kan använda säkert.
Om du försöker ansluta LED-strips direkt till elnätet kommer de omedelbart att förstöras. Strömförsörjningen fungerar som en skyddande mellanhand och säkerställer att dina lysdioder får ren, reglerad ström.
Välja rätt spänning
Anpassa alltid din strömförsörjningsspänning till dina LED-remsors krav. Att använda en 12V strömförsörjning med en 24V-remsa kommer att resultera i dålig prestanda, medan en anslutning av en 24V-källa till en 12V-remsa kommer att skada lysdioderna permanent.
Beräkna strömförsörjningskapacitet
För att bestämma lämplig storlek på nätaggregatet:
Beräkna total watt: Strip watt per meter × total längd
Lägg till 20 % säkerhetsmarginal: Total watt × 1,2
Välj ett nätaggregat med samma eller större kapacitet
Exempel:
5 meter 9,6W/m remsa=48W
Med 20 % buffert: 48W × 1.2=57.6W
Rekommenderas: 60W strömförsörjning
Proffs tips:Avrunda aldrig nedåt när du väljer strömförsörjningskapacitet. Att arbeta med 80 % av maximal kapacitet eller mindre förlänger komponenternas livslängd och förbättrar säkerheten.
Effektivitetsöverväganden
Hög-effektiv strömförsörjning (85-95 % effektivitet) omvandlar mer elektricitet till användbart ljus samtidigt som de genererar mindre värme. Detta minskar driftskostnaderna och förbättrar systemets livslängd.
Grundläggande kabeldragning
Val av trådmätare
Trådtjocklek (mätt i AWG - American Wire Gauge) påverkar direkt prestandan. Tunnare ledningar har högre elektriskt motstånd, vilket orsakar spänningsfall över avstånd.
Allmänna riktlinjer:
Korta löpturer (under 3m): 18-20 AWG
Medelstora löpningar (3-8m): 16-18 AWG
Långa löpturer (över 8 m): 14-16 AWG
Kom ihåg: Lägre AWG-nummer indikerar tjockare ledningar med lägre motstånd.
Ledningskonfigurationer

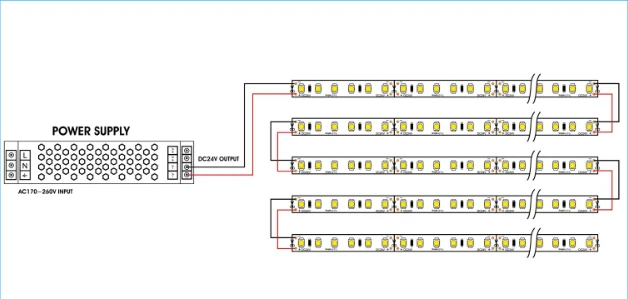

Seriekabeldragning
Förbinder remsor från änden-till-änden i en enda kedja
Lämplig för korta körningar (under 3m för 12V, 5m för 24V)
Spänningsfallet blir betydande vid längre körningar
En enda felpunkt kan påverka hela kedjan
Parallell ledning
Ansluter varje remsa direkt till strömförsörjningen
Bibehåller konsekvent ljusstyrka över alla sektioner
Förhindrar att enstaka fel påverkar andra remsor
Kräver mer kabeldragning men erbjuder överlägsen prestanda
Ansluta flera remsor
Maximala rekommenderade körlängder:
12V remsor: 3-5 meter
24V remsor: 5-10 meter
För längre installationer:
Använd parallella ledningar från strömförsörjningen
Använd signalförstärkare för RGB/RGBW-system
Ström från båda ändarna för att minimera spänningsfallet
Hantera spänningsfall
Spänningsfallet visar sig som progressiv dimning längs en LED-remsa, särskilt märkbar vid längre körningar. Detta beror på naturligt elektriskt motstånd i ledningarna och remskretsarna.
Förebyggande strategier:
Välj 24V-system för längre körningar
Placera strömförsörjningen nära installationspunkterna
Använd lämpliga trådmätare
Implementera parallella ledningskonfigurationer
Power långa singelkörningar från båda ändar
Säkerhetsaspekter
Trots drift vid låga spänningar är korrekta säkerhetsrutiner fortfarande viktiga:
Kretsskydd
Installera säkringar eller brytare som är märkta något över systemets nuvarande drag
Exempel: 3A säkring för ett 2,5A system
Lasthantering
Behåll 20 % effektbuffert
Undvik att seriekoppla-flera remsor till en enda strömkälla
Anslutningssäkerhet
Använd isolerade kontakter eller lämplig lödteknik
Säkra alla anslutningar mot vibrationer eller rörelser
Miljöskydd
Använd IP-klassade komponenter på fuktiga platser
Håll kablarna borta från värmekällor
Täta utomhusanslutningar mot fukt
Regelefterlevnad
Allt arbete med nätspänning ska följa lokala elektriska föreskrifter
Kontakta kvalificerade elektriker för nätanslutningar
Vanliga installationsmisstag
Spänningsfel
Kontrollera alltid kompatibilitet med remsor och strömförsörjning
Underdimensionerade nätaggregat
Beräkna total last inklusive säkerhetsmarginal
Felaktiga anslutningar
Säkerställ solida mekaniska och elektriska anslutningar
Behåll korrekt polaritet (+ till +, - till -)
För lång serielängd
Använd parallella ledningar för körningar som överskrider tillverkarens rekommendationer
Otillräcklig trådstorlek
Välj lämplig mätare för körlängd och aktuell belastning
Nyckel takeaways
Matcha strömförsörjningsspänningen exakt till kraven på LED-remsor
Beräkna total effekt och lägg till 20 % säkerhetsmarginal
Välj lämplig trådmätare för din installation
Föredra parallell ledning för flera remsor eller långa körningar
Implementera korrekt säkring och kretsskydd
Använd IP-klassade komponenter i fuktutsatta områden-
Konsultera fackmän för elnätsarbete
Genom att följa dessa riktlinjer kan du skapa LED-belysningsinstallationer som ger konsekvent prestanda, lång livslängd och resultat av professionell-kvalitet.
Obs! Den här informationen ger allmän vägledning för låg-likspänningsinstallationer. Konsultera alltid tillverkarens specifikationer för dina specifika komponenter och lokala elektriska bestämmelser för överensstämmelsekrav.
