850nm eller 940nm? Hur man väljer rätt nära-infraröd LED-våglängd
Sent på natten, när du tittar på den infraröda belysningen på en säkerhetskamera, har du någonsin undrat varför vissa avger ett svagt rött sken medan andra förblir helt osynliga? Eller, när du designade en medicinsk rehabiliteringsapparat, har du känt dig överväldigad av leverantörens lista övernära-infraröd LEDvåglängder-från 730nm till 1400nm-och osäker på var du ska börja? Det här är inte bara en enkel fråga om "synligt" kontra "osynligt". Det är en exakt vetenskap som beror på hurnära-infraröda ljusvåglängderinteragera med materia. Att välja fel våglängd kan i bästa fall minska din produkts effektivitet och i värsta fall orsaka att hela applikationen misslyckas. Den här artikeln kommer att skära igenom förvirringen, fördjupa sig i kärnskillnaderna mellan olikanära-infraröda LED-våglängder, och förse dig med en tydlig "våglängdsvalskarta".
Nära-Infrarött ljus: Det osynliga "Multi-verktyget"

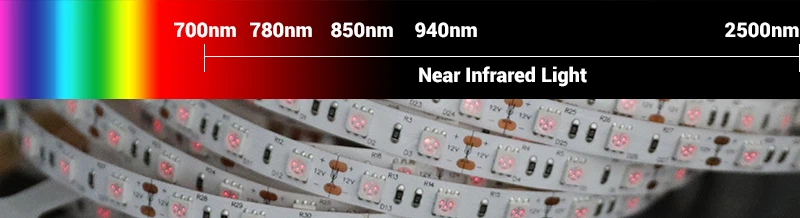

Nära-infrarött (NIR) ljusär elektromagnetisk strålning med våglängder mellan synligt ljus och mitt{0}}infrarött ljus, vanligtvis från 700 nm till 2 500 nm. Dess popularitet inom medicinska, industriella, jordbruks- och säkerhetsområden härrör från tre unika fördelar:
Djup penetration: Det kan penetrera biologiska vävnader eller vissa material djupare än synligt ljus.
Låg termisk belastning: Till skillnad från långt-infrarött ljus, som producerar betydande värme, fungerar NIR främst genom icke-termiska effekter, vilket gör det idealiskt för långvarig biologisk bestrålning.
Fingeravtrycksspektrum: Många ämnen (som vatten, hemoglobin, fett) har unika absorptionstoppar i NIR-bandet, vilket gör det till ett kraftfullt verktyg för icke-destruktiv testning.
Denna "verktygslåda" har dock finare underavdelningar. Baserat på väsentligt olika interaktioner med materia är NIR-spektrumet uppdelat i två nyckelunder-områden med mycket olika möjligheter och syften.
Kort-våg NIR vs lång-våg NIR
| Karakteristisk | Kort-NIR (SW-NIR) | Lång-NIR (LW-NIR) |
|---|---|---|
| Våglängdsområde | 700 – 1400 nm (omfattar vanligtvis NIR-A) | 1400 – 2500 nm (omfattar vanligtvis NIR-B och en del av IR-C) |
| Vattenabsorption | Svag absorption. Fotoner sprids främst i vävnad, vilket tillåter djup penetration (upp till flera centimeter). | Stark absorption. Fotonenergi fångas lätt av vattenmolekyler, vilket resulterar i mycket ytlig penetration (vanligtvis<1 mm). |
| Kärnstyrka | Biologisk vävnadspenetrering, icke-invasiv bildbehandling/terapi, mörkerseendebelysning. | Materialsammansättningsanalys, fuktdetektering, kemisk avkänning. |
| Typiska applikationer | Biomedicinsk: Fototerapi (t.ex.850nm NIR lysdioderför anti-inflammation), hjärnavbildning, pulsoximetrar. Säkerhet & Industri: 940nm osynligt mörkerseende, ansiktsigenkänning. Lantbruk: Övervaka grödans hälsa (med "röd kant"-bandet). |
Industriinspektion: Detektering av fukthalt i produkter (t.ex. spannmål), plastsortering (PET vs. PVC). Labbanalys: Farmaceutisk kvalitetskontroll, sammansättningskvantifiering. Fjärravkänning: Mineralprospektering, vegetationsbiokemisk analys. |
| Vanlig ljuskälla | NIR lysdioderlaserdioder (t.ex. 808nm, 980nm). Relativt lägre kostnad, mogen teknik. | Often requires higher-power halogen lamps or specialty lasers. LEDs are less efficient and more costly at longer wavelengths (>1400 nm). |
| Synlighet för mänskligt öga | Våglängder under ~780nm visas som mörkröda; 850nm kan ha ett svagt sken i totalt mörker; 940nm är helt osynligt. | Helt osynligt. |
I korthet: Om du villpenetreranågot (som hud eller vävnad) för att se eller behandla vad som finns inuti, väljKort-våg NIR. Om du villanalyserasammansättningen av något (särskilt dess vatteninnehåll), du behöverLång-våg NIR.
Hur våglängd bestämmer ödet
Varför kan en skillnad på bara några nanometer leda till helt andra tillämpningar? Nyckeln ligger i "resonans"-förhållandet mellan fotonenergi och materiens inre molekylära vibrationer.
Penetrationsdjupets fysik: I biologisk vävnad,Kort-våg NIRljus (särskilt i det 700-900 nm "terapeutiska fönstret") möter mycket mer spridning än absorption. Fotoner studsar runt som flipperkulor i dimma, vilket gör att de når djup vävnad. När våglängden skiftar motLång-våg NIR, matchar fotonenergin alltmer vibrationsenerginivåerna (överton och kombinationsband) för O-H-bindningar i vattenmolekyler, vilket leder till stark absorption. Ljusenergin omvandlas snabbt till värme och kan inte penetrera djupt.
Absorptionsspektra för "Fingeravtryck".: Olika ämnen har unika absorptions-"fingeravtryck" i NIR-regionen. Till exempel har hemoglobin en absorptionsdal nära 760 nm, fett har karakteristisk absorption runt 920-930 nm, och vatten har starka absorptionstoppar vid 970 nm, 1450 nm och 1940 nm. Därför väljer du enspecifik våglängd NIR ljuskällaär som att välja att ha en konversation med enspecifikt målämne.
"Vision" gapet mellan ögon och sensorer: 780nm är den teoretiska gränsen för mänskligt syn. Under detta ser lysdioderna röda ut. Även om 850nm lysdioder är osynliga, kan ändarna av deras emissionsspektrum falla inom det höga-känslighetsområdet för CMOS/CCD-sensorer, och själva halvledarmaterialet kan avge ett extremt svagt synligt sken i beckmörker, vilket potentiellt avslöjar sin position. Fotonenergin i 940 nm ljus är helt utanför det känsliga området för både kiselbaserade-sensorer och det mänskliga ögat, vilket uppnår sann "smyghet", vilket är avgörande för säkerheten.
Hur man väljer den perfekta våglängden för ditt projekt
Ställ inför många alternativ från 730nm till 1400nm, följ den här tre-stegsprocessen för att eliminera gissningar:
Steg 1: Definiera ditt kärnmål – är det "penetration" eller "analys"?
Penetration/Bildbehandling/Terapi: t.ex. medicinsk fototerapi, hjärnavbildning, mörkerseendeövervakning. → Fokusera påKort-våg NIR.
Kompositionsavkänning/detektion: t.ex. fuktmätning, plastsortering, blodsockerövervakning. → Kräver analys av målmaterialets karakteristiska absorptionstoppar, vilket kan innebäraKort-vågellerLång-våg NIR.
Steg 2: Gör ett fint-avstämt val inom kort-våg NIR (med vanliga alternativ)
850nm vs. 940nm: Detta är det vanligaste dilemmat.
Välja850 nmnär du behöverhögre fotonutgångseffektivitet(mer optisk effekt för samma elektriska ingång),något djupare vävnadspenetration(mindre spridning), och ha inget emot ett potentiellt svagt rött sken (irrelevant för de flesta medicinska/industriella användningsområden). Det är också ett band där många-kiselbaserade fotodetektorer har högre känslighet.
Välja940 nmnärabsolut förtigandeär högsta prioritet (t.ex. hög-säkerhet, hemlig övervakning) eller om din applikation har betydande omgivningsljus (940nm störs mindre av solljus). Det absorberas också starkare av vatten, vilket ger det en fördel i vissa biosensingapplikationer.
Steg 3: Överväg multi-våglängdssynergin för en vinnande kant
En enda våglängd kan ibland vara otillräcklig. Banbrytande-applikationer antasfler-våglängds NIR-synergistisk terapi strategies for a "1+1>2" effekt:
660nm (röd) + 850nm (NIR): En klassisk kombination. Rött ljus verkar på ytliga lager och främjar cellulär aktivitet; 850nm NIR penetrerar djupare, förbättrar blodcirkulationen och minskar inflammation. Används i stor utsträckning för återhämtning av sport och sårläkning.
810nm + 980nm: 810nm har en specifik affinitet för neural vävnad, vilket främjar reparation; 980nm absorberas starkt av vatten, vilket ger en mild termisk effekt som förbättrar mikrocirkulationen. Tillsammans kan de användas för behandling av djup neuropatisk smärta.
De praktiska övervägandena
Säkerhet: NIR-ljus är i allmänhet säkert, men försiktighet krävs vid höga effekttätheter. Lång-NIR, på grund av stark vattenabsorption, är mer benägen att orsaka ytvärmeuppbyggnad. Alla enheter som är avsedda för mänskligt bruk måste strikt följa säkerhetsstandarder (t.ex. IEC 62471).
Kostnadsöverväganden: Ju längre våglängd, desto svårare är det att tillverka lysdioden, och den elektriska-till-optiska konverteringseffektiviteten minskar vanligtvis, vilket får priserna att stiga exponentiellt. En vanlig 850nm LED kan kosta bara några cent, medan en högpresterande 1450nm LED kan kosta tiotals dollar. Detta måste vägas in vid design och budgetering.
FAQ
1. F: De säger att 940nm är osynligt, så varför verkar vissa 940nm LED-produkter fortfarande ha ett extremt svagt rött sken i mörkret?
A: Äkta 940nm fotoner är absolut osynliga för det mänskliga ögat. Det svaga röda sken som du kan observera kommer troligen från två källor: 1) Reflektion eller fluorescens av det interna ljuset av LED-chippets förpackningsmaterial i vissa vinklar, eller 2) Ljusläckage från andra indikatorlampor eller mycket svagt synligt ljus från körkretsen. En hög-kvalité på 940nm LED bör inte ha något synligt ljusläckage under några förhållanden. Detta fenomen är fundamentalt annorlunda än fallet med850nm NIR lysdioder, som kan fångas av kameror eller producera minimala synliga emissioner på grund av deras spektrala "svans".
2. F: Hur kan jag upptäcka eller verifiera om en helt osynlig NIR-LED (som 940nm) fungerar?
A: Den bekvämaste metoden är att använda en smartphonekamera. CMOS-sensorerna i de flesta smartphonekameror är känsliga för NIR-ljus (även om filter vanligtvis dämpar det). Rikta telefonens kamera mot den upplysta 940nm lysdioden så ser du vanligtvis en ljus vit eller lila -vit fläck på skärmen. En mer professionell metod innebär att man använder en NIR-fotodetektor eller spektrometer.Titta aldrig direkt in i potentiellt-infraröda ljuskällor med hög effekt.
3. F: I biomedicinska tillämpningar kallas både 810nm och 830nm för "gyllene våglängder" i det terapeutiska fönstret. Vad är skillnaden och hur ska jag välja?
A: Både 810nm och 830nm är mycket effektiva terapeutiska våglängder med liknande penetrationsdjup. Den största skillnaden ligger i deras något annorlunda anpassning till absorptionstopparna för cytokrom c-oxidas, ett nyckelenzym i cellulära mitokondrier (cellens kraftpaket). Vissa studier tyder på810 nmkan ha något bättre specificitet för att stimulera och reparera neural vävnad, därav dess bredare användning inom neurorehabilitering och tandvård.830 nmär mycket väl-stödd av klinisk forskning för sina anti-inflammatoriska och smärtstillande effekter. I praktiken kan denna skillnad vara mindre än individuell variabilitet och andra variabler i behandlingsprotokollet. Vad som ofta är mer kritiskt är att säkerställa att enheten levererar tillräcklig och enhetlig energitäthet. När du väljer, prioritera våglängder med betydande klinisk litteraturstöd för ditt specifika måltillstånd.
Anteckningar och källor:
De vävnadsoptiska egenskaperna hos NIR:s "terapeutiska fönster" (700-900nm) är baserade på klassisk forskning av TJ Farrell et al., som förklarar hur spridning dominerar absorptionen i detta band, vilket möjliggör djup penetration.
Karakteristiska absorptionsspektradata för vatten och biomolekyler i NIR kan hittas i NIST Molecular Spectroscopic Database ellerHandbook of Near-Infrared Analysis.
Forskning om de synergistiska effekterna av fotobiomodulering med flera-våglängder (t.ex. 660nm+850nm) finns i översiktsartiklar av Hamblin MR et al., publicerade i tidskrifter som t.ex.Fotomedicin och laserkirurgi, detaljerade mekanismer för olika våglängder riktade mot olika cellulära komponenter.
Analysen av döljande för olika NIR-våglängder (850nm vs 940nm) i säkerhet är baserad på den spektrala responskurvan (Quantum Efficiency Curve) för kisel-baserade CMOS-sensorer, som vanligtvis visar lägre responsivitet runt 940nm jämfört med 850nm.
